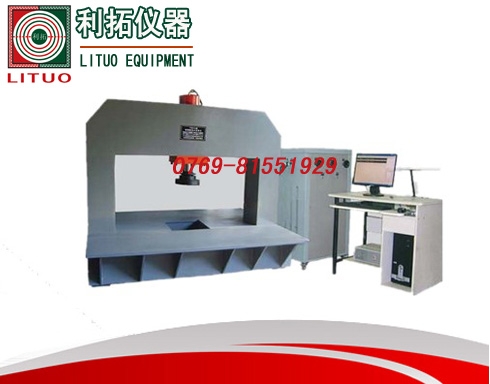

LT-JG05 微机控制井盖压力试验机

一、符合标准：根据CJ/T3012-1993《铸铁检查井盖》、CJ／T121-2000《再生树脂复合材料检查井盖》和JC889-2001《钢纤维混凝土检查井盖》、GB/T 23857-2009《检查井盖》等行业或国家标准设计制作。

二、产品说明：微机控制电液伺服井盖压力试验机用于井盖承载能力的试验。其结构性能完全符合试验规范要求。注：HT材料试样只做破坏试验；QT材料试样或其他复合材料做循环、变形、破坏试验。

三、技术参数：

1试验力：1000KN

2.有效试验空间：1500mm*1500mm

3.工作台高度：300mm

4.力值精度：≤±1%（优于1级）

5.加载速度调节范围：0.1～30KN/s

6.变形测量范围：0～200mm

7.变形测量精度： 0.01mm

8.活塞行程：350mm

9.过载保护点：超满量程2%自动卸荷。

10.载荷指示精度：0.1KN

11.加载方式：电动液压

12.控载方式：微机控制与手动无级调速，具有自动编程功能。

13.加载介质：86#抗磨液压油

14.配联想品牌电脑（Intel Core (TM2) CPU; 1.00GB内存），17英寸液晶显示器， HP彩色打印机

15.电机功率：1.5KW

16.需用电压：380V/220V

17.主机尺寸：1800mm*1200mm*1300mm（长*宽*高）

18.主机重量：4000Kg

四、产品特点：

1.主机采用高刚度结构，保证试验过程中的安全性。

2.加载油缸上置，工作台高度300mm，便于取放井盖试件。

3.刚性垫块与活塞推出端之间采用球铰式联结，保证井盖与反力板之间接触完全，保证测得承载力的真实性。

4.油缸与活塞间采用特殊材料密封，达到高密封、低摩擦、长寿命之功效。

5.采用专业试验机油泵电机组，低噪音长寿命。

6.选用超精滤油器，保证油路系统内的清洁从而保证控制执行元件的长效工作。

7.电脑自动控制，实时显示当前力值、峰值、试验过程信息等。

8.试验过程实时记录试验曲线，高速采样；

9.数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；

10.控制模式有等速应力、等速试验力、试验力保持等控制功能以及试验力，峰值、活塞位移、试验曲线的屏幕显示功能，试验曲线有力-时间曲线、力-变形曲线、变形-时间曲线，控制模式平滑转换。

11.可以现场根据实验需要，用户自行编程，自动闭环控制，循环加载、加载速度、加载波形，（因标准规定的加载过程是一个循环波形加载过程）总之可以实现国标的每一项指标步骤程序化，使整个过程实现无人工干预的全程自动化。详见图例。

12.软件设力值自动清零系统，消除了人为读表误差不一等因素。

13.设有过载保护，当力值或位移超出试验机额定理论值，自动卸载或停止试验。

14.破坏载荷及变形值自动采集并打印报表。
