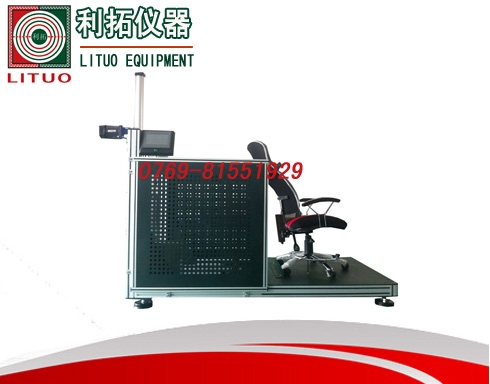

LT-JJ02 办公椅综合试验机|办公椅靠背、扶手强度及疲劳试验机|办公椅强度、疲劳综合机

一、符合标准：

    符合QB/T 2280-2007、BIFMA X5.1-2011、EN 1335：2000、QB/T 2602-2013标准相关要求。

二、产品说明：

    本机适用于办公椅扶手及靠背综合测试，针对办公椅扶手，靠背强度及疲劳的测试。扶手强度测试主要用于检测各类座椅的扶手在经受压力作用后的完好情况，模拟其在正常使用和习惯性误用时，受到一次性或重复性载荷的条件下所具有的强度或承受能力的试验，用于检验产品在可能遇到的重载荷条件下所具有的强度，评估办公座椅之扶手承受沿其水平方向、垂直方向的抗压能力；扶手疲劳测试是模拟其在正常使用和习惯性误用时，扶手部位的耐久性；靠背强度测试用于评估椅子抵受压力的能力，模拟使用者向后压向椅背时施加于椅背的压力；靠背疲劳测试用于评估椅子对于抵受向后加载于椅背的力所引起的疲劳压力及磨损能力。

三、技术参数：

A.扶手强度及疲劳试验技术参数：

1.施力装置行程：700～1100mm

2.施力臂长：23.6in(600mm)

3.施力荷重：50Lb～300Lb或指定

4.扶手高度：500～900mm可调

5.测试速度：5～40次/分或指定

6.垂直压盘：￠127±13 mm

7.水平扶手固定轴：宽度不超过25mm

8.气缸旋转支点到加载垫的可调距离：500～900mm

9.直径50mm的气缸输出力量适应扶手测试的力度和精度要求

10.加载垫宽度100mm，以10度的倾斜角施加力在扶手上

11.进口SMC自动调节装置保证气缸输出力量稳定可靠，数字显示气缸输出力量值

12.有RPM速度显示，并可连续调节,日本SMC电器比例调节装置两套及辐助配件

13.气源：气压：≥0.5MPa；流量：≥800L/min；气源经滤水、干燥处理

14.计数(时)器：6位LCD显示，断电记忆，输出控制60000次

15.标准配置附件：扶手加载制具1套；气缸转接头2件；椅子固定用“脚杯”5件/套

16.扶手强度测试:

扶手垂直测试：有效负荷，施加一个750N(168lbf) 的力量一分钟；保证负荷，施加一个 1125N(253lbf) 的力量一分钟。

扶手水平测试：有效负荷，施加一个445N(100lbf)的向外力量一分钟；保证负荷，施加一个667N(150lbf)的向外力量一分钟

17.扶手疲劳测试：对扶手同时施加400N的力，以 10-30次/分频率做反复测试

18.功能：办公椅扶手平行拉力试验；扶手垂直抗压试验；扶手水平抗压试验；扶手疲劳测试；加载垫附着在被测试的扶手上，气缸可选择不缩回状态下工作，增加稳定性；PLC编程，触摸屏显示；气缸出力角度可摆动变化位置；有RPM速度显示，并可连续调节；进口SMC自动调节装置，在显示屏上直接设定力量，稳定可靠，无需手动调节；脚轮固定杯固定椅子的位置，使椅子在自然状态下测试。

B.靠背强度及疲劳试验技术参数：

1.气缸输出力量大于150公斤力；

2.测试平台宽度1000mm

3.输出行程600mm

4.气缸可调测试最快周期20次/分钟

5.靠背疲劳测试：对椅背施加445N（100磅）的力，10-30次/分频率做反复测试

6.靠背强度测试：

  a.功能性负荷：对椅背施加890N（200磅）的力，时间保持1分钟

  b.破坏性负荷：对椅背施加1334N（300磅）的力，时间保持1分钟

7.气源：气压：≥0.5MPa；流量：≥800L/min；气源经滤水、干燥处理

8.标准配置附件：椅子靠背加载垫 1件，标准砂包 50件（5磅/件），L型椅子固定椅子压板 1件，L型面档板 1件

9.控制系统：

1）力量控制：精密手动调压阀+SMC精密气压传感器+数字力量显示器；

2）力量传递：可滑动固定的定滑轮组；

3）自动控制：触摸屏+PLC，具有断电记忆和断点停机功能。

10.工作原理：

1）模拟人体坐在椅子上身体后仰的动作，测试椅子靠背的性能；

2）直径16寸重250磅的沙袋放置在座面上,气缸输出力量反复垂直施加椅子靠背上；

3）记录椅子靠背测试的次数，评估椅子靠背的性能。

C.机台尺寸：2500*900*1700mm (L*W*H)

D.重量：290kg

E.电源：1∮，AC220V，50HZ，5A
