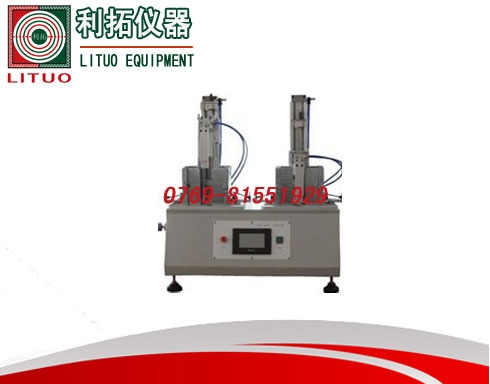

LT-SJ04-C手机微跌落试验机|手机跌落试验机|跌落试验机

一、产品说明：本机适用于手机、电话机听筒、对讲机、MP3、CD、电子词典等小型电子消费类产品作重复跌落测试。该试验机可做工件6面跌落试验，具有操作简便、外观优雅、多功能型试验机。

二、工作原理：升降气缸带动上夹具（气手指）下降将手机夹住，上升，松开气手指，手机成自由跌落  运动，此时双动气缸伸缩将手机推至上夹具能夹住之位置，升降气缸带动上夹具（气手指）下降将手机夹住，上升，桦开气手指，手机成自由跌落运动，如此反复直至设定次数。

三、技术参数：

      1.同时跌落手机：2台

      2.允许试件重量：2kg(max)

      3.跌落高度：30～150mm

      4.测试速度范围：6～20次/min

      5.PLC控制器及触摸屏：1套

      6.机器尺寸：420*950*370mm（W*H*D）

      7.机器重量：约40kg

      8.气源：≥0.5Mpa

      9.电源：AC  220V或指定

        备注：制作部分电气与主体为一体式

四、产品特点：

      1.可设定次数自动停止；

      2.跌落表面材料：铝，厚度为12mm；

      3.提示功能：能设定跌落次数定值，可自动停止测试；

      4.本机采用日本SMC无杆气缸作为手机提起、跌落驱动源，配以精密双动气缸作归位动作；

      5.耐久使用；能实现手机等产品反复跌落，以检测产品由一定高度落下之耐冲击性；

      6.由于采用气动组件及专制控制方式，极大地提升测试速度和一致性；采用液晶触摸式控；

      7.制屏+PLC可编程控制器作动作程控；独立计数，到达设定次数自动停止测试。

五、主要配置：

       1.触摸屏：1个、PLC：1个

       2.上升、下降气缸：1套（SMC进口）

       3.夹持推进气缸：2个（SMC进口）

       4.机械手指：2个（SMC进口）
