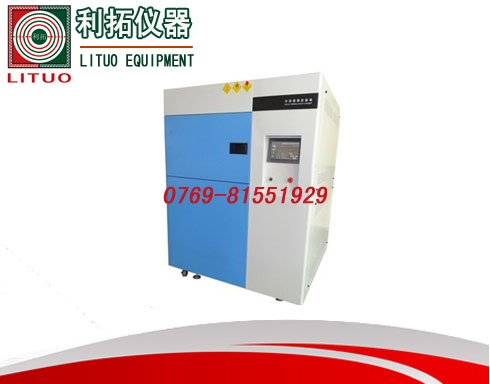

LT-CJ42、CJ50、CJ80、CJ150、CJ252、CJ450手机专用冷热冲击试验箱|手机冷热冲击试验机|手机三槽冷热冲击试验箱|冷热冲击

一、符合标准：

       符合GB/T 2423.1-2001《试验A：低温试验方法》；GB/T 2423.2-2001《试验B：高温试验方法》；GB T 2423.22-2002《试验N：温度变化试验方法》；GJB 150.3-1986《高温试验》；GJB 150.4-1986《低温试验》；GJB/150.5-1986《温度冲击试验》标准相关要求。

二、产品说明：

      本试验箱设备区分为：高温区、低温区、测试区三部分，测试产品置于测试区，冲击时高温区或低温区的温度冲入测试区进行冲击,测试产品为静态式。

设备使用条件：

       1.地面平整，通风良好；

       2.周围无强烈振动、无强电磁场影响、无易燃易爆腐蚀性物质和粉尘；

       3.附近备有排水池漏；

       4.场地地面承重能力：不小于800kg/㎡；

       5.环境条件：温度：5℃～35℃、相对湿度：≤85%、气压86kpa～106kpa；

       6.气源﹙压缩空气﹚：压力：﹙5～7﹚kg/c㎡、连接管口径：∮8mm、 流量：0.1立方/min；

       7.对储存环境的要求：设备不工作时，环境的温度应保持0℃～+45℃以内，当环境温度低于0℃时，应将设备中存留的水排

          放干净，以免管道内的水结冰涨坏管道。

三、技术参数：

       1.内箱尺寸(W*H*D)：400*350*300mm(42L)、400*350*360mm(50L)、500*400*400mm(80L)、

                      600*500*500mm(150L)、700*600*600mm(252L)、800*750*750mm(450L)

       2.外箱尺寸(W*H*D)：1400*1800*1450mm、1570*1250*1320mm、1480*1900*1550mm

                      1600*2000*1750mm、1750*2100*1870mm、1900*2200*2000mm

       3.温度范围：(-45℃、-55℃、-65℃、-70℃)～150℃

       4.高温区温度范围：+60℃～+150℃

       5.测试区温度范围：+110℃～-70℃

       6.低温区温度范围：-10℃～-70℃

       7.试验方式：气动风门切换2温区或3温区

       8.温度冲击范围：-40～100℃

       9.温度波动度：≤±0.5℃

       10.温度偏差：≤±2.0℃

       11.温度恢复时间：3～5分钟

       12.试样限制：本实验设备禁止易燃、易挥发性物质试样的试验或储存；腐蚀性物质试样的试验或储存；生物试样的

                           试验或储存；强电磁发射源试样的试验或储存。

       13.箱体保温材质：硬质聚氨酯泡沫+玻璃纤维

       14.内外箱材料：不锈钢板SUS＃304

       15.门保温材料: 硬质聚氨酯泡沫

       16.空气调节通道：风机、加热器、蒸发器、风门、温度传感器

       17.标准配置：样品隔层架2个、调整脚4个、调整轮6个、电源线﹙长3米﹚1条

       18.电源电压：380V AC﹙±10%﹚，三相线+保护地线，接地电阻≤4Q；50±0.5Hz（频率）

                           电源开关：空气开关﹙60A以上禁止使用闸刀开关或电源插座﹚

                           电源容量：20kw

                           电流：50A

                           要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用；

       19.重量(大约)：700Kg

       20.控制器：韩国彩色触摸屏大型8226S

       21.压缩机：法国泰康

四、产品特点：

       1.电气控制系统：

         a.控制器采用彩色触摸屏韩国8226S中英文显示器+PLC﹙控制软件﹚+温控模块

         b.运行方式：程序方式

            ◆ 控制对象：试验区曝露温度、高温恒温区预热温度、低温恒温区预热温度、低温恒温区除霜温度

            ◆ 指示精度：0.1℃

            ◆输入：热电偶  TDIN

            ◆控制方式：微电脑PID+SSR控制

         c.设定方式：中文菜单，触摸屏方式输入

         d.程序容量：100组程式，每个程序3步；每个程序可设1000次循环，循环设定9999cycles

         e.设定范围 ：高温室预热温度上限：+205℃；

                           低温室预冷温度下限：-70℃；

                           试验室﹙试样区﹚：温度冲击上限+155℃；

                           温度冲击下限：-70℃

         f.显示分辨率：温度：0.1℃     时间：0.1min

         g.通讯功能：RS-232接口及USB接口，具有本地和远程通讯功能

         h.控制方式：抗积分饱和PID，模糊算法；BTC平衡调温控制方式

         i.附属功能：    故障报警及原因、处理提示功能、故障记录、超温保护、上下限温度保护、断电保护、传感器上下风选

           择、试验暂停、报警输出、时间信号输出，试验结束输出、温度到达输出、定时启动及自动停止功能、自诊断功能。

          j.其它功能：◆ 微电脑多功能控制，具有各组冷冻压缩机，电磁阀，加温HEATER等全自动输出控制功能；

                           ◆ 具安全检知按口装置，当异常故障发生时，立即经由LCD文字显示故障状态及切断电源；

                           ◆ 具有预约开机，关机时间之设定功能，可由年，月，日，时，分来设定之；

                           ◆ 具运转保养累积时间显示功能，可供机台运转时间及保养参考用；

                           ◆ LCD背光灯开与关之时间，可由程序规划之，以延长背光灯之使用年限；

                           ◆ 可选择单段控制或多段程序之多种画面，以增加其操作；

                           ◆ 程序执行中可暂停﹙HOLD﹚，跳段﹙ADV﹚及从事其它程序之设定；

                           ◆ 停电复归功能，可选择BREAK，COLD，HOT，可任意设定之；

                           ◆ 测试数据可以自动生成EXCELL文档，温度曲线图，可以查看及下载。

       2.加热及送风循环系统：

          a.工作方式：机械压缩二元复叠制冷方式；

          b.制冷压缩机：原装进口全封闭式活塞压缩机；

          c.蒸发器：翅片管式换热器；

          d.冷凝器：套管式换热器；

          e.节流装置：热力膨胀、毛细管；

          f.蒸发冷凝器：不锈钢钎焊板式换热器；

          g.制冷机控制方式：控制系统的PLC﹙可编程逻辑控制器﹚根据试验条件自动调节制冷机的运行工况及压缩机回气冷却回

             路，能量调节回路；

          h.制冷剂：R404A/R23﹙臭氧耗损指数为0﹚；

          i.其它：压缩机冷却风扇﹙根据压缩机型号大小选配﹚。

       3.加热及送风循环系统：

          a.采用多翼离心式循环风扇，加强轴心+耐高低温之旋转叶片铝合金制成，以达强制对流；

          b.高温/环温曝露风机：3∮，400W离心式；低温曝露风机；3∮，400W离心式；

          c.镍铬合金电热丝式加热器；

          d.加热器控制方式：无触点等周期脉冲调宽，SSR﹙固态继电器﹚。

       4.安全保护装置：

          a.压缩机超压、过热、过流；

          b.循环冷却水供水欠压；

          c.试验室温试过高、过低保护﹙控制器内置﹚；

          d.试验室温度过高、过低保护、试验室开门保护；

          e.总电源相序和缺相保护继电器，漏电断路器、试样电源控制端子、外部报警输出端子；

          f.高/低温室超温保护开关、高/低温室超温保护﹙控制器内置﹚；

          g.循环风机热继电器、电机温度保护；

          h.压缩空气压力开关、排气阀。
